产品名: 三维影点摄影测量
型 号:
品 牌:
报 价:
产品特点



三维摄影测量系统是通过图片来测量计算被写物体的物理量(位置,大小,形状,面积)。三维近景摄影测量系统,从多个角度对测定对象物进行拍摄,通过对被拍摄数据的解析,计算出测定对象物的三维坐标值,根据目的不同有表面积/体积计算,等高线/横截面计测,平面图/三维造型等各种各样的用途。

一、一般土木测量与设计


开发用地或沙土灾害地的土量计算,斜面崩塌地的等高线/截面图的制作,河流风沙防治工程的断面图制作,地形计测/地图的绘制—适用于GIS系统,沙土移位计测,法面的成交量计算,道路/建筑物的平面图等等。

1、遗迹现场的平面图,出土文物的三维模型制作等;

2、采石现场,石灰,焦炭,石盐等量的计测;

3、金属腐蚀部位计测;

4、建筑结构,成套设备的三维模式计测;

5、机械设备/工程,成套设备等的工厂设备;

6、现行效果图三维模式表示。

二、三维影点图形工作站PPSG,3DSCAN体积分析软件功能

使用普通非量测数码相机进行拍摄

本系统采用通用数据管理模式,具备图像处理、数据计算和分析

方便的图形编辑功能

成果直接全自动方式生成物体DOM DEM和DSM三维模型

全自动的内业数据处理模式,不需要人工加点或找共同点来干预

实现了三维可视化,以及三维模型中可量测功能,并可以快速得到被测物体的体积数据


三 、系统构成

1、照相机镜头畸变或出外方位元素的测定并输出工具

   用于数码相机镜头畸变或出外方位元素计算的工具。

2、照相机镜头畸变或出外方位元素的测定并输出工具

   用于数码相机镜头畸变或出外方位元素计算的工具。

3、图像工具(可以导入南方CASS的软件)

   将经过软件基本工具解析测量过的数据以及CAD数据,做出等高线,竖横截面图,土量计算的工具。

4、航空照片及多个照相机补正工具

   将模拟照片转化为该软件基本工具也能进行解析的数据的工具



技术参数


佳能EOS 6D套机(24-105mm)参数

佳能EOS 6D单反相机不论从像素、成像效果、高清视频、液晶屏效果还是从机身做工、防滴防尘等方面的性能,都堪称极其出色的全画幅单反产品。如果你想要全画幅单反、细节表现力强大、取景器宽大明亮、续航能力强、又需要高清视频功能,无疑佳能EOS 6D是最好的选择。

测距性能:
产品类型: 全画幅数码单反
有效像素 2020万
显示屏尺寸 3英寸 104万像素液晶屏
传感器尺寸 全画幅(35.8*23.9mm) CMOS
高清摄像: 全高清(1080)
产品重量: 约675g(仅机身),750g(包含电池)
防抖性能 光学防抖
机身颜色: 黑色
续航能力: 使用取景器拍摄:23℃时约1090张
连拍功能 支持(最高约4.5张/秒) 静音连
快门速度 30-1/4000秒,B门(总快门速度范
电池类型 锂电池(LP-E6)
产品特征

●无需测量专用照相机


不需要昂贵的测量专用照相机,一般市场上的普通数码相机即可。并且拍摄图像的歪斜补正可由顾客来操作。

●无需使用测量点

拍摄图象如显示有尺寸(没有显示的话,拍摄距离或达到被拍摄物体的距离也可以),可以制成带有尺寸的三维数据。 完全无需要拍摄位置等麻烦的事前测量。 使用自动对应点处理功能大量的对应点可自动搜索。

●多种方法测出土量

三维形状可通过平均截面法,三角网法测量土量。

●任何人都可以快速简单操作

照相机摄影或计算机等一般性的操作,任何人都可以简单操作。不需要特殊技术,所以从导入日开始就能有效使用。

●具有说服力的视觉效果

通过以拍摄图像为基础的测量结果,三维模拟功能的充实,可实现视觉表现,即使不从事摄影的人也可以做出有说服力的资料。

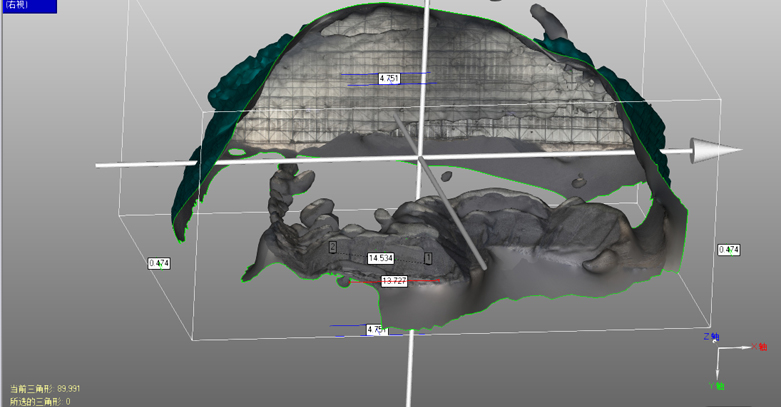

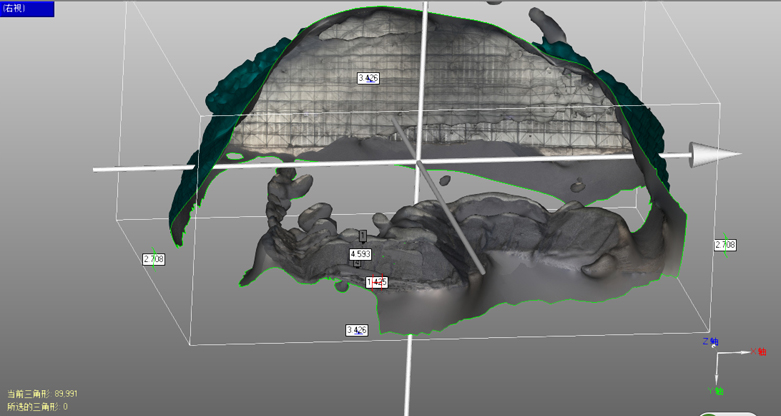

效果图展示
