产品名: SW31V高精度视频盘煤全站仪
型 号: SW31V
品 牌:
报 价:
产品介绍


本产品采用新激光测量技术,测量范围可达1700米(自然反射目标500米),精度小于2厘米,测量速度达到10点/秒钟;采用高精度 光电编码器进行角度测量,精度高达2秒,不受环境影响;仪器半自动工作,工作时仅需人员转动望远镜进行扫描,扫描数据直接存储到 内存中;专业三维建模SAM软件,功能强大,直接读取内存中扫描点数据,生成DTM模型;可统出体积、面积、表面积、体 积差等空间数据信息;仪器体积小巧,重量仅重5.3公斤,携带方便;安装快捷,比人工单点测量方式采集数据效率更高,可让您随时掌握需要的信息;SW31是我公司新开发的三维激光扫描系统,可以应用物料库存量的测量以及其它三维扫描应用。整个系统主要由高精度角度测量系统和高频激光测距部分组成。

仪器优势:


1、SW31V为中文操作界面ContourXLRIC为英文显示,SW31V机器一体的中文软件

2、SW31V可以进行16倍放大ContourXLRIC则不能16倍放大

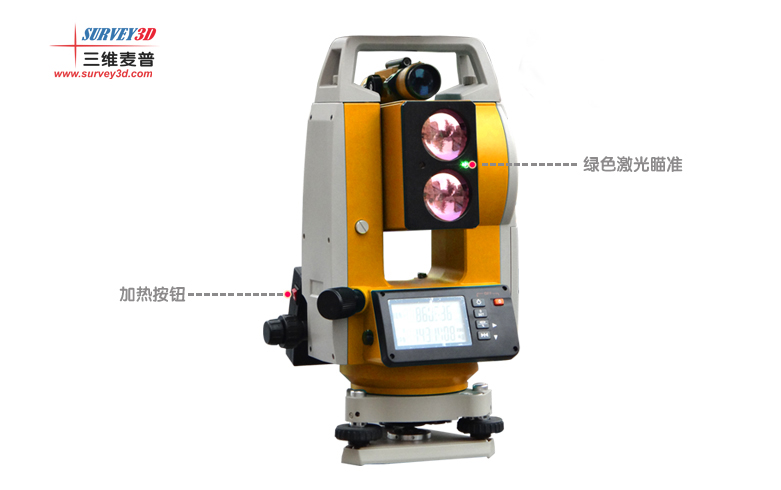

3、SW31V含绿色激光导向ContourXLRIC则不含绿色激光导向

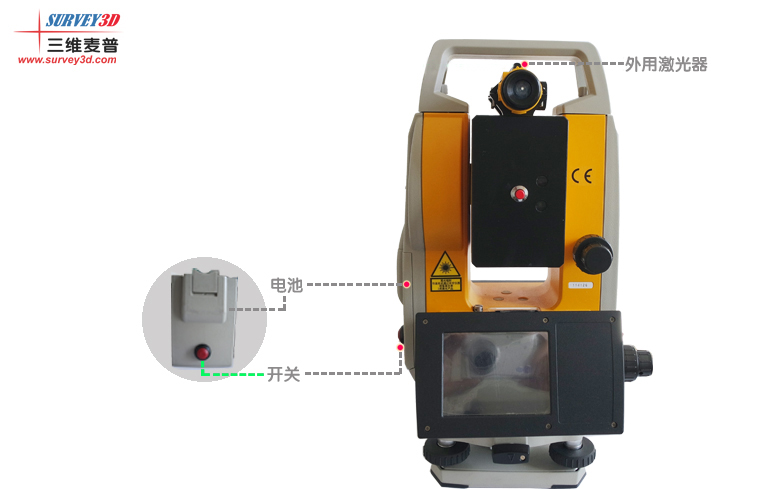

4、定制外用激光器;

5、SW31V含有加热模块,可以抵抗低温,防止液晶屏幕低温失效,各种环境下都可以测量,如下真实场景拍摄:

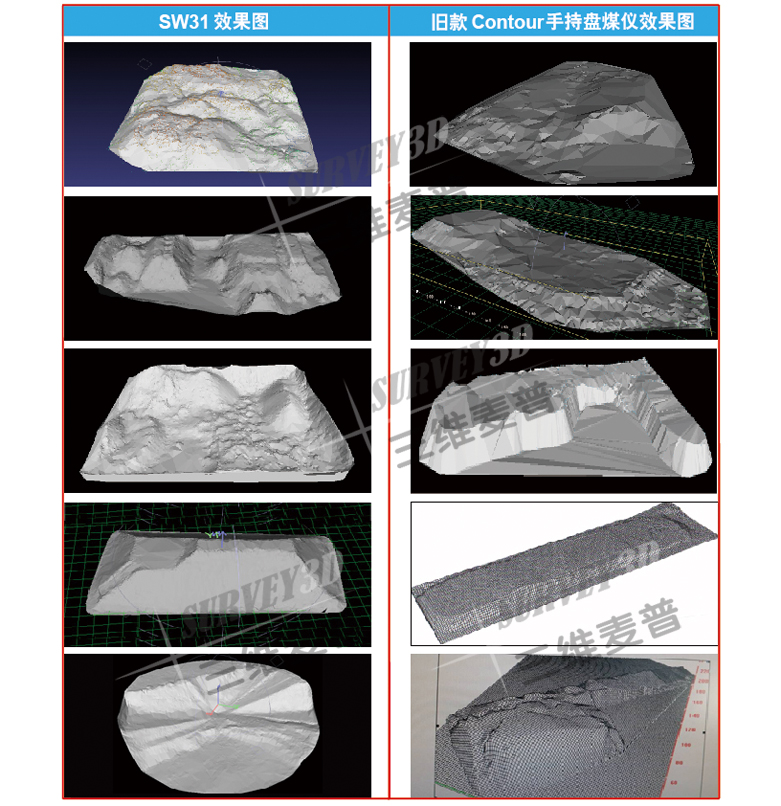

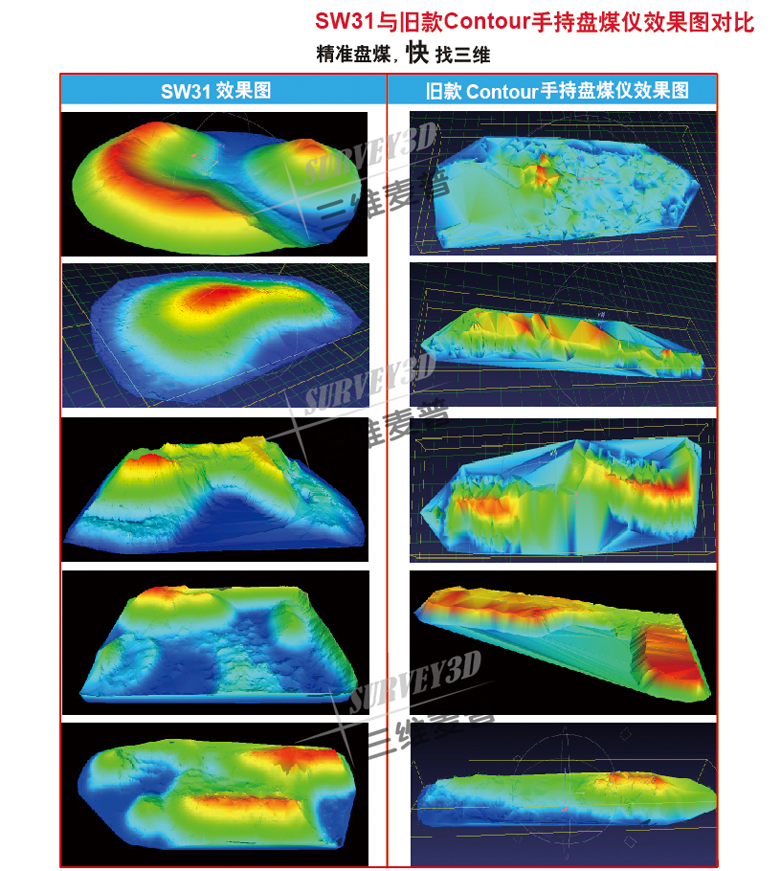

SW31V与旧款Contour手持盘煤仪效果图对比:

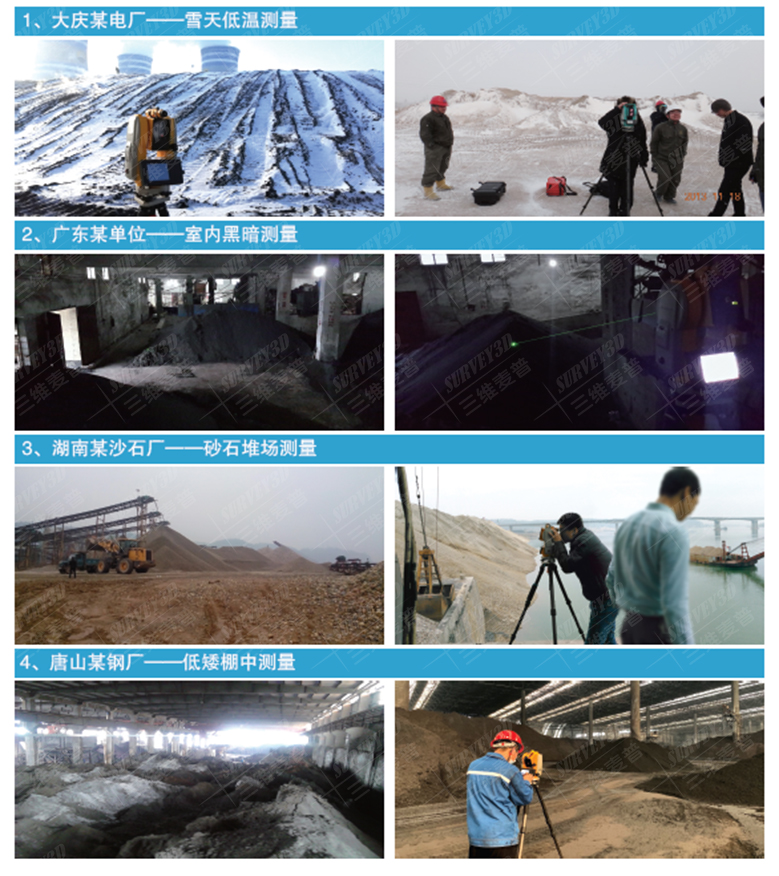

SW-31V不同现场环境测量照片:
技术参数
角度测量
测角精度 2秒(2秒=0.0005°)
补偿方式 电子补偿
设置精度 1″,5″
距离测量
圆棱镜测程 1700米
测距精度/测量时间 1cm/0.1秒
无棱镜测距测量
煤堆测程 160-200米
测距精度/测量时间 1cm/0.1秒
激光发散角 100米处:30cm
数据存储/通讯
可扩展内存 8G
数据接口 U盘,无线蓝牙,Wifi无线上网(选配)
数据格式 文本/CSV,语音通话(选配)
瞄准方式
视频瞄准 3.0寸屏幕,8倍放大,可清晰看到放大后的煤堆影像
激光瞄准 红色激光与绿色激光兼备
综合数据
望远镜
放大倍数 16倍
物镜口径 23mm
视场 2°30″,100米处:4.4m
调焦范围 2.5m至无穷远
显示屏
显示屏 3.5寸电阻式彩色触摸屏,图形化显示,640×480像素,亮度可调节
操作系统
Windows Mobile 6.5
激光对点器
类型 红色激光点
对中精度 1.5m处,1.5mm
电池
类型 11.1V锂电池,1800mA
操作时间 双电池在打开激光条件下可工作8小时
重量
全站仪 5.3kg
环境指标
工作温度范围 -30℃到+60℃(可定制)
防尘/防水 IP67
温度 95%,无冷凝
机载软件
应用软件 支持windows mobile平台下所有软件,内置盘煤程序
优势参数
长水准器精度: 30″/2mm
圆水准器精度: 8°/2mm
体 积: 203×185×350mm

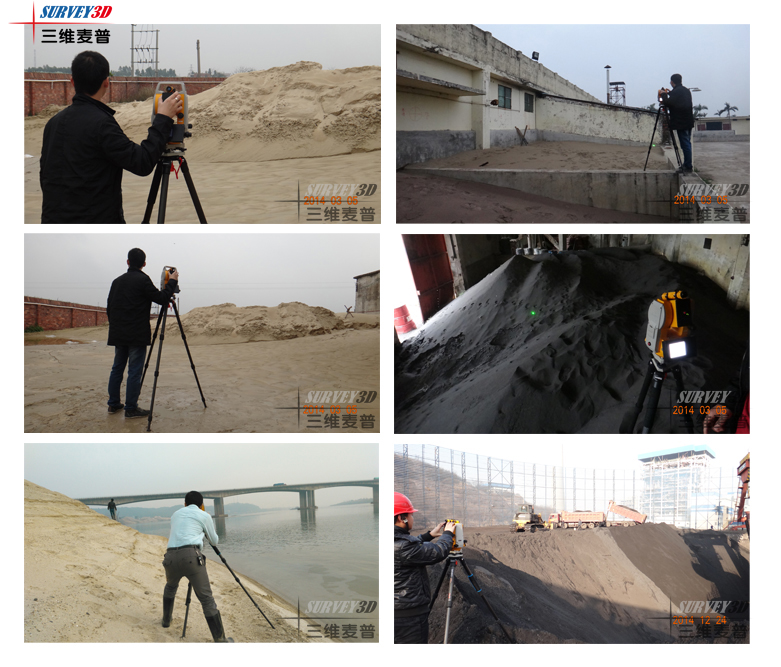

现场图例

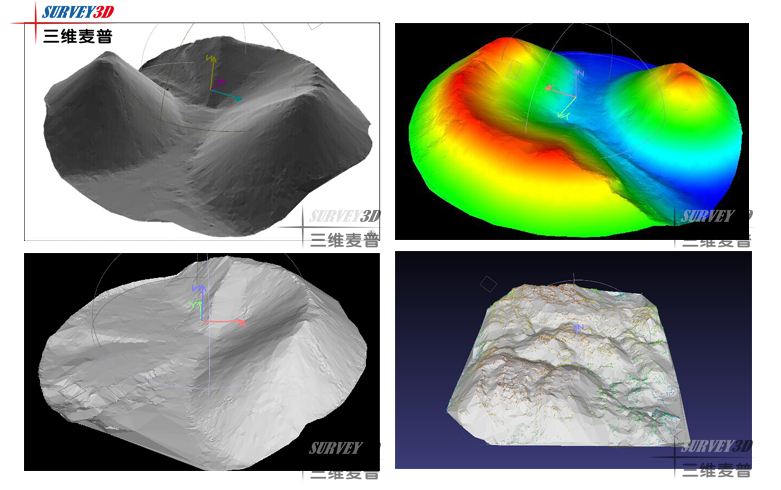

效果图展示


真实煤堆和效果图展示:
