产品名: 图帕斯200X型激光测距盘煤仪
型 号:
品 牌:
报 价:

产品介绍
老款低精度英帕斯Im Pulse盘煤仪
新款 图帕斯200X型激光测距盘煤仪

一、新款图帕斯200X型激光测距盘煤仪产品特点:

1)精度高达 4 厘米,分辨率 1 厘米,水平角精度 0.0005度;

2)防护等级高, IP56, 更坚固耐用,更防水;

3)同时带有蓝牙和 RS232 串口,并可自行设定波特率;

4)带有电池电量指示,可设阈值,并能进行恢复出厂设置操作;

5)明亮红色 LED 显示屏,适宜任何光照条件,显著提升明视度;

6)集免反射棱镜测距激光、 倾斜角传感器于一身,“测量瞄准一体化”望远镜式设计。


二、新款图帕斯200X型激光测距盘煤仪硬件组合方案:

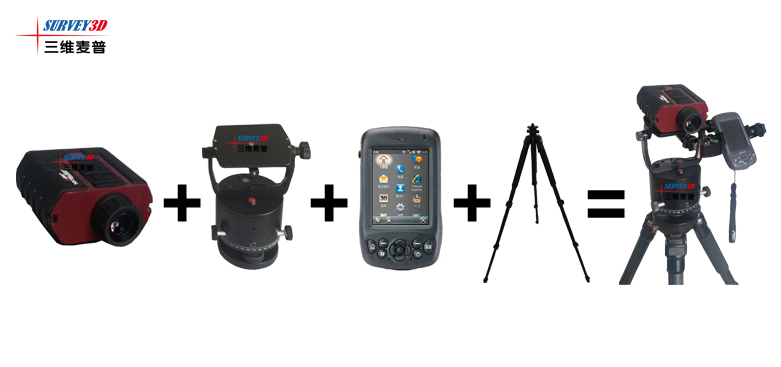

硬件组合图片如下:

配置明细如下:

1)图帕斯200X型激光测距盘煤仪主机;

2)水平角度编码器;

3)S500工业级掌上数据采集器;

4)轻质三脚架;

5)体积后处理软件及加密狗;

6)数据线。


技术参数:

角度测量

水平角范围

0-360°

垂直角范围

±85°

水平角精度

2”(2”=0.0005°)

垂直角精度

±0.1°

最小读数

0.01°(垂直角最小读数)

测角方法

绝对编码,动态测量

角度补偿方式

电子补偿

采点速度

1-2点/秒

合作目标距离测量

测程

2000m(一般条件);0-2500m(高反射条件)

测距精度

±4cm(400m内一般目标);-±15cm(1000m内一般目标)

无合作目标距离测量

测距激光波长

905

测距激光类型

1级人眼安全激光(安全等级)

煤堆测程

测距精度

最小距离读数

激光发散角

100m处光斑大小:<30cm

数据储存/通讯

可扩展内存

256MB内存,2GB闪存

数据接口

串口,USB,通过有线RS232和无线蓝牙

数据格式

文本格式/CSV格式

激光导向光

导向范围

0-500m

激光类型

绿色激光

望远镜

放大倍数

7倍

显示屏

显示屏

3.5寸电阻式触摸屏,140mm×82.5mm×33mm

操作系统

Windows Mobile

6.5

主频

800MHz

激光对点器

类型

绿色激光点

电池

类型

3.7伏可充电锂电池,2600mA

操作时间

可以连续测量43000次(开启蓝牙功能时约37000次),可连续使用12小时

物理指标

整机重量

2.1 kg

体积

150mm×170mm×270mm

环境指标

工作温度范围

-20℃到+60℃

防尘/防水

LP56,防水防尘

机载盘煤软件功能

测量方法

后方交会法,站点测量法,角度定向法

控制点数量

无限制,可选择内存中任意控制点进行定位定向

实时图形显示

实时噪点去除

有,可现场自动去除树木,围墙,煤棚,机械设备的噪点

实时体积计算

原始坐标输出

有原始坐标数据输出,便于用户验证检查,数据兼容性好

盘煤软件功能



三维建模方法

DTM三角网法

体积计算方法

可以分堆分层计算

智能测量导航

三维动态观察


资质文件:
