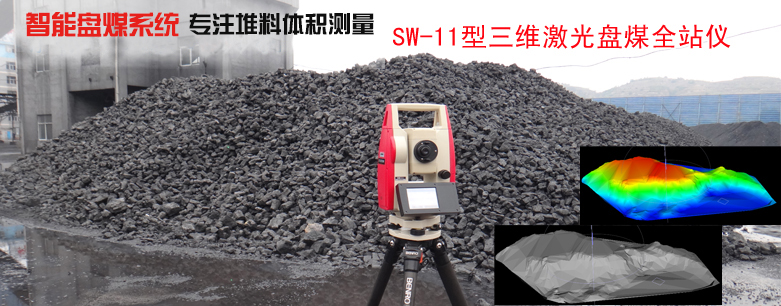

产品名: SW-11激光盘煤全站仪
型 号:
品 牌:
报 价:
产品介绍


SW11型三维激光盘煤全站仪是我公司新开发的三维激光扫描系统,可以应用于物料库存量的测量以及其它三维扫描应用。整个系统主要
由高精度角度测量系统和高频激光测距部分组成。

本产品采用新激光测量技术,测量范围达到1700米(自然反射目标500米),精度小于5毫米,测量速度可达3点/秒;采用高精度光电编码器进行角度测量,测角精度高达2秒,不受环境影响;仪器半自动工作,工作时仅需人工转动望远镜便可进行自动扫描,扫描数据直接存储到内存中;本系统采用的专业三维建模软件,功能强大,直接读取内存中扫描点数据,生成DTM模型;可计算出体积、面积等空间数据信息;仪器体积小巧,重量仅有5.3公斤,单人即可完成测量工作;安装快捷,比人工单点测量方式采集数据效率更高。


技术参数
角度测量
测角精度 2秒(2秒=0.0005°)
补偿方式 电子补偿
距离测量
测程 1700米
测距精度 <5mm
无合作测距测量
测距激光波长 905纳米
测距激光类型 1级人眼安全激光(安全等级)
煤堆测程 100-120 m
测距精度 3cm
最小距离读数 1mm
激光发散角 100 m 处光斑大小:<30cm
数据存储/通讯
可扩展内存 8G
数据接口 标准USB,无线蓝牙,Wifi无线上网(选配)
数据格式 文本/CSV
导向光(选配)
工作范围 0-500m
激光类型 红色激光与绿色激光兼备
望远镜
放大倍数 30倍
物镜口径 45mm
视场 2°30″,100米处:4.4m
调焦范围 0.5m至无穷远
显示屏
显示屏 3.5寸电阻式彩色触摸屏,图形化显示,640×480像素,亮度可调节
操作系统
Windows Mobile 6.5
激光对点器
类型 红色激光点
对中精度 1.5m处,1.5mm
电池
类型 7.4V可充电锂电池,3000mA
操作时间 双电池在打开激光条件下可工作8小时
重量
全站仪 5.3kg
环境指标
工作温度范围 -30℃到+60℃(可定制)
防尘/防水 IP55
温度 95%,无冷凝
机载软件
应用软件 支持windows mobile平台下所有软件,内置盘煤程序



现场图例

效果图展示:

资质文件:
