产品名: 康拓分体式盘煤仪
型 号:
品 牌:
报 价:
产品介绍

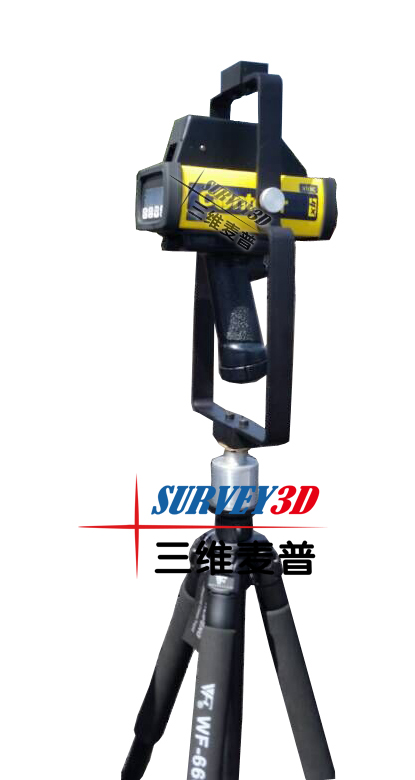

该三维激光堆体体积测量系统由美国ContourXLRIC手持测距仪和一台掌上电脑组成。用手按住测距仪测量按钮时,距离和磁方位角数据
通过蓝牙传输到掌上电脑,掌上电脑上的软件仪器可连续记录测量点的三维坐标,实时创建三维立体图形,可实时计算堆体体积,测量数据还可下载到电脑后通过专业软件进行后处理,生成更详细的面积、体积、报表及三维图形,三维图形可进行全方位查看。

由于该仪器轻巧便捷,单人手持操作,粗略瞄准的同时进行按键测量,仪器防水防尘,适合在恶劣环境下使用,但由于此仪器采用电子罗盘测水平角和垂直角,因此,只能在无磁场干扰的环境下应用(磁铁矿或强电磁环境下无法使用该仪器);另外该仪器测角精度为0.5°(0.5°测角误差在100米处造成的点位误差为0.87米),所以仅适合于短距离内的煤堆体积测量。距离越远误差越大。该设备可用于矿产行业、物流行业、电力行业、水利水土保持领域煤堆、矿石等小堆物料的体积测量,由于受硬件参数的制约,此仪器不适合大堆体积测量,对于大堆物料测量两次时就会发现体积误差较大。

技术参数
角度测量
水平角范围 0-360°
垂直角范围 -40°- +40°
水平角精度 0.5°
垂直角精度 0.1
最小读数 0.1°
测角方法 电子罗盘测角
采点速度 2点/秒
无合作目标测量
测距激光波长 905
测距激光类型 1级人眼安全激光(最安全等级)
煤堆测程 160-200 m(煤堆自然物体1000米)
测距精度 0.1m
最小距离读数 0.1m
激光发散角 100 m 处光斑大小:30cm
基座光学对点器
类型 光学对点
对中精度 1.5m处对中精度1.5mm
激光导向光
激光类型 无激光导向,通过玻璃窗的红色光斑瞄准激光类型
测距仪电池
类型 9.6v可充电镍氢电池
操作时间 可工作4小时以上
数据存储/通讯
可扩展内存 标配8G内存,可扩充至32G
数据接口 U盘,蓝牙,Wifi,3G上网及语音通话功能(选配)
数据格式 文本格式/CSV格式
整机物理指标
整机重量 4.5kg
体积 21×21×55cm
环境指标
工作温度范围 -30℃到+60℃,极地耐低温型-40℃到+60℃(可定制)
防尘/防水 IP67,防雨防尘
手薄显示屏
显示屏 3.5寸电阻式彩色触摸屏,640×480像素,亮度可调节
手薄操作系统
Windows Mobile 6.5
主频 800MHz
机载盘煤软件功能
测量方式 后方交会法,站点测量法
控制点数量 无限制,可选择内存中任意控制点进行定位定向
实时图形显示
实时噪点去除 有,可现场自动去除树木、围墙、煤棚、机械设备的噪点
实时体积计算
原始坐标输出 有原始坐标数据输出,便于用户验证检查,数据兼容性好
盘煤软件功能
三维建模方法 DTM三角网法
体积计算方法 可分堆分块分层计算
智能测量导航
三维动态观察

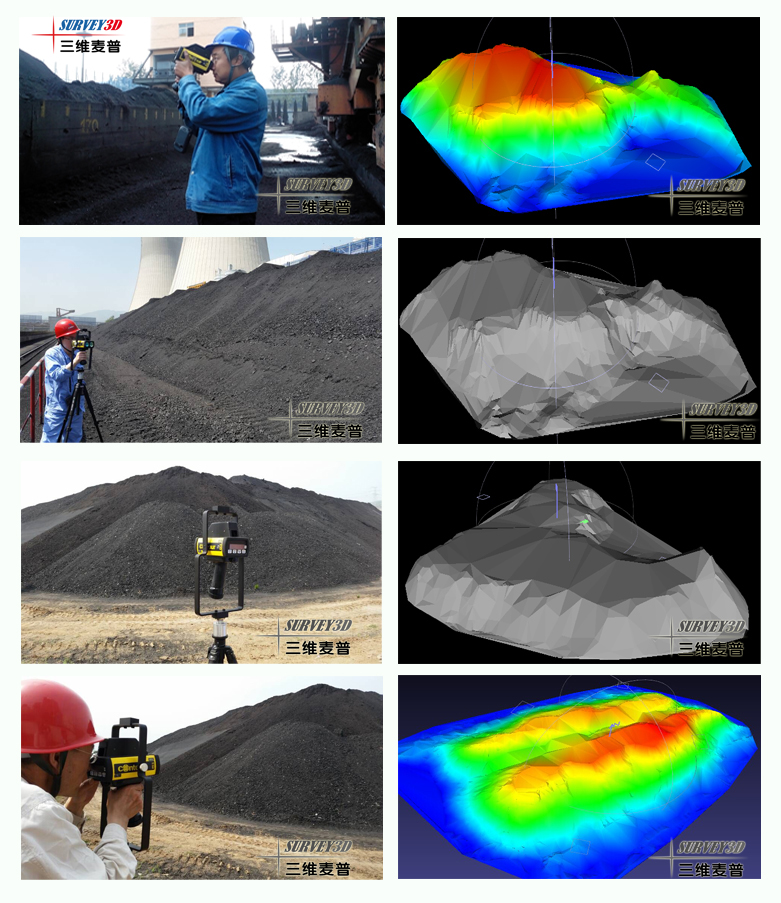

现场图例及效果图展示

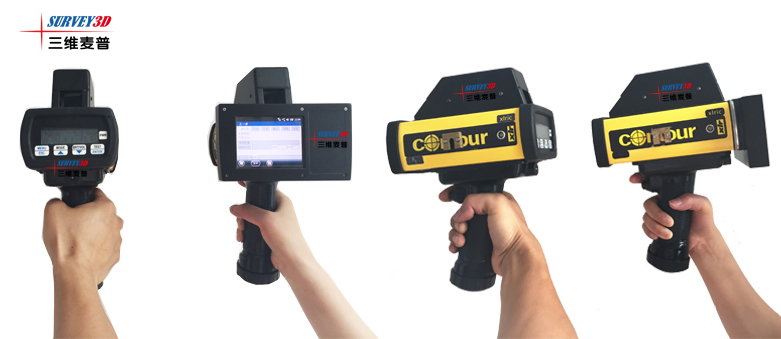

康拓和美国康拓一体式三维激光盘煤仪对比
