SCS for GIS2004(简称:SCSG-2004)是一个具有完善设计、持续发展成熟的测绘CAD软件系统,是开思多年从事专业开发,不断进取和创新,努力向社会递交的答卷。突出表现是:把野外信息采集并成图,与信息动态更新并入库有机地结合起来;在“数据”与“管理”这两个不可分割研究主题中,首先打好“数据”的研究基础,再进入“管理”领域。
SCSG-2004是定位为“数据采集、更新、交换”的多用途数字测绘成图和入库系统。他面向的专业是通
用的,包括地形、地籍、详查、管线、房产、工程放样等,他的出发点是外业数字测绘成图,而成果是尽可能多的采集和生产信息,包括空间和属性。经过多年的发展,已被广东省、北京市、天津市、南京市等大的地方和部门所采用,是国内普遍接受的优秀统。2001年国土资源部组织的全国软件测评中,获“数字测绘和矢量化类”最高分,排名第一;2003年获科技部全国优秀软件推荐奖。其突出的表现出几个方面的特点:
一、基本特点
二、设计特点
三、操作特点
四、面向信息采集的一体化解决方案
一、基本特点
SCSG-2004是以AUTODISK公司的AutoCAD2004作为基础环境进行二次开发的测绘专业CAD。这一抉择是基于以下考虑进行的:
AutoCAD是国际工业标准,又是国内在制图、测绘、设计等各行业应用最广泛的数据源;
AutoCAD是具有完善的二次开发环境,基础稳定、操作灵活、通用性强和广为普及,且与WINDOWS操作系统完全兼容的大众应用系统;
随着AutoCAD的快速升级发展,使应用环境始终能保证与国际软件发展同步。
为了强化信息采集和测绘专业的个性化处理,开思公司对DWG文件的信息组织和定义,从应用上进行了调整,增设了如下内容:
地物的特性编码(二维的七位编码); ⑵ 自定义的扩展属性项和自定义的明码交换格式;
将空间数据和属性数据均集成在DWG文件中,通过 SCSG-2004 的工具,能够在无信息丢失的前提下将数据转换到通用商业GIS数据库中。
二、设计特点
在设计考虑上:他是一个“数据采集和更新工具集”;是一个“数据平台”;是一个包含窨数据和属性数据的“数据仓库”文件;是一个数据整合交换的“接插件”或叫“GIS
前端工具”。就是一个“通用”、“统一”的集成平台;
在实现目标上: 一次采集成图面积五个目标:机助制图、地图缩编、工程设计、数据分发、GIS数据交换。也就是说,操作是基础是“机助制图”,但获得的结果是“全信息化”的是满足“地图缩编、工程设计、数据分发、GIS数据交换”自动化目的的;
在信息交换上,创造出“二维编码体系”,满足信息交换,又满足国标。他不仅仅是一个分类码表(二维码前五位),而且是一个去伪存真、由表及里,归纳、总结、精化的操作码表和识别码表(二维码后两位);
在信息定义上,总结出规律,细化到图元,并创造性地归纳出符合五个目标的:同码符、准同码符、附属设施、附属描述、方向表示、单/双轴线、标识点/线、框架线、骨架线、拆散地物、一般注记/分类注记/信息注记等;
在操作应用上,由此创造出“智能操作”又叫“测绘克隆法”。说通俗点,除了右菜单、下拉菜单、图标采单、快捷命令外,“图”就是菜单。点击已有的图,能自动派生出编码属性和功能。大大的提高了工作效率,也从根本上解决了信息采集质量的难题;
在采集手段上,可连接各种硬件设备的功能:电子手薄、全站仪内存或磁卡、掌上平板、遥控掌上平板、电子平板、遥控电子平板、数字化仪、扫描仪、摄影测量设备等;把外业/内业、陆上/水上、数字化/矢量化、陆测/航测、矢量数据/栅格数据、二维/三维等所有采集方法统一起来;把地形、地籍、详查、房产、放样、工程、缩编、管理等统一在一个平台之上。这就从生产工艺上,解决了信息采集的外/内业统一、不同专业统一和通用。统一于一个文件(DWG),通用的国际标准(DWG);
在质量控制上,将数据质量的把关,落实在操作过程,而不是成果生成之后;将数据质量的把关与更新修测有机的结合起来;
信息化处理上,可以记载、表达和修改,地物特征信息,地物属性信息和扩展信息,并以集成的形式放在一个文件中。扩展信息可以自定义种类和记录方式;
专业内容结合上,地形图是基本数据,是人文景观数据的载体;附载管线数据,就表达了城市管线设施的分布和属性;负载地籍数据,就记载了土地分类和权属的内容;负载房产数据,就描述了房屋产权关系和分布;至此还可快速形成城市立体景观图。实现了基础与专业的结合,信息完整记载,一图多用和通用;是数据共享,资源多方应用和沿用的有效构建方法;
数据交换上,由于数据分类(细到图元)和数据定义(框架线、骨架线、轴线、标识点和线)的新做法,以及扩展属性的自定义,方便与种类信息系统(如:ArcInfo等)进行互逆和无损的数据交换。
三、操作特点
1、操作特点:
智能化的操作命令,包括连续“图”操作记忆菜单;
集成化的操作命令(通用工具箱);
型或已有线后赋入属性自动变线形(测线操作和线符号化);
可逆操作命令确定属性后自动画出线 ;
图形图象平并差(拼装七巧板、凑整)
文字/图形消影(识别、矩形、多边形);
一般注记/分类注记/信息注记;
植被填充集(封闭线、矩形、搜索面);
操作状态集(屏幕、坐标、点号、点名、简码、自由码、数字化、矢量化、影象、线符号化);
操作技巧集(点操作、线操作、面操作、修改操作-重构、质量控制操作);
选择集(窗W/C、多边形WP/CP、线F、所有ALL、刚才P、取消R);
材质填充集(选择面、点热搜面、两线间);
特征点编辑集(拖动、移动、旋转、缩放、镜象、拷贝、群移);
素变换集(…….);
设置集(取位精度设定、线形方法设定、填充密度设定、专业内容的具体设定等);
捕捉集(……);
自动处理悬挂点和交叉点等GIS功能;
2、专业特点:
地形测绘基础
地籍测绘专业
居民地\工矿设施\交通设施\水系\植被\地貌土质\境界;
界址、宗地、街道街坊需要一体化采集管理\
工程测量应用
管线采集专题
施工放样、道路曲线、土方及库容;
管线是综合专业,综合采集管理必不可少;
房产测绘专业
土地详查面积统计
房产落在地产上,房产产籍管理要求数据更细致;
土地利用调查,分类要细、采集要快、统计要准;
矢量化编辑模块
地图缩编方法
栅格影象数据是个门类,统一采集才能统一数据源;
一次采集方便编绘成各种比例尺;
地形图库管理
数据交换和分发应用
测好的分幅图或测区图立刻可以集中管理方便查询;
测绘数据可以全部双向无损地交换到GIS系统库中;
四、面向信息采集的一体化解决方案
一、源于生产应用目的:
多年来,已面市的数字化成图软件,基本上是以能满足“机助制图”为目的,以挥了应有的生产作用。近年来,GIS系统引用越来越深入实际,对表现为“前端数据采集”职能的数字化成图软件要求更高,特别强调与GIS自动接口要开“直通车”。
这样一个数字化成图软件,必须在
1、 应用目标(面向五个目标:机助制图,地图缩编,设计应用,数据分发,数据交换);
2、 编码体系(二维编码体系:5位分类码+2为操作识别码);
3、 质量保证(质量保证在操作过程中的软件自检验);
4、 操作方法(克隆测绘法:编码自动派生,属性自动匹配);
5、 软件内涵(将“数字化”真正进步到“信息化”);
进行质的改变。99年初,我们以厦门(土地局)测绘队为生产对象,将原SCS成图软件彻底重写,更名为SCS
for GIS2000:开始了统一数据源,统一采集平台的历史。

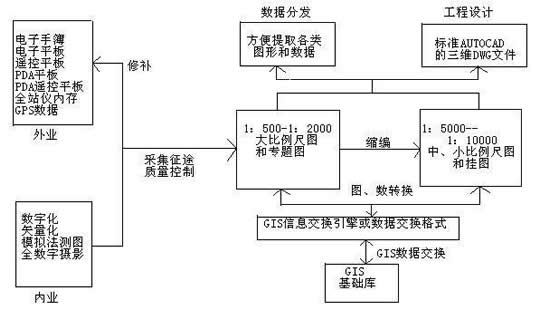

1、统一采集方法和流程:
![](softwarepic/softwarescspic.jpg)
2、统一采集平台和功能迭加:
总体上,以二维编码为“操作总线”实现数据流的动态更新。
生产上,可以从总流程上去找“关键点”,从每一个环节上去找解决问题“可能方法和结果”。最后确定作业方案和操作软件。
从上述数据流中可见,下述要素必不可少:
一个区分和操作数据和“二维编码”一个综合各专业的全面的“数据定义”一个通用的数据“交换形式”;
一个包含了“二维编码”、“数据定义”和数据“交换形式“并承载数据流的统一“操作软件“。他有极高的可靠性,能统一各种采集方法,把关各个环节的数据质量,实现数据交换和动态更新,方便数据的分发、使用和交换。
