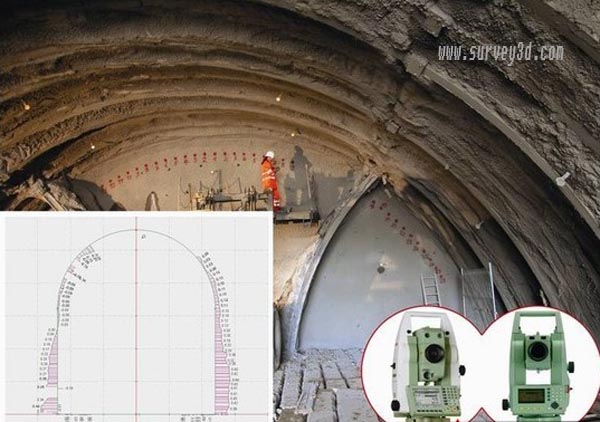

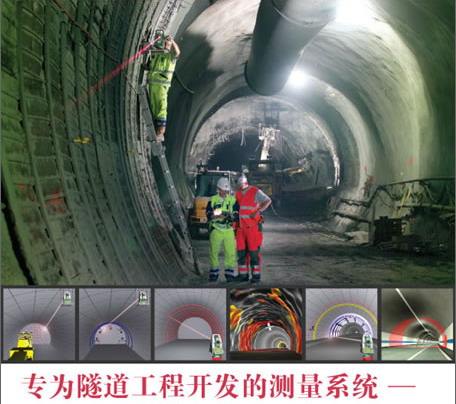

超欠挖随机检测 隧道内任意位置设站、定向完毕后,即可检测隧道内壁任意点的超欠挖情况,检测结果实时显示,更具有工程实际指导意义。 开挖轮廓线放样 系统完全考虑和解决了各种平曲线、竖曲线、轮廓形状及掌子面凸凹不平的影响,可以快速、准确地在掌子面上放样出开挖轮廓线,5分钟可放样15 个点。 隧道横断面测量 快速采集断面数据,一次设站可以测量多个断面。 隧道中心线放样 只需输入待放样位置的桩号,其它计算均有程序完成,实时显示放样偏差,使繁琐的放样工作变得轻松、快捷。 桌面数据后处理 分析断面超欠挖情况,计算超欠挖面积、工程量,图形、报表输出等。
新版增加功能:隧道测量机载软件目前可安装于徕卡最新的TS02、TS06、TS09、TS30、TM30全站仪内,并增加了如下功能:①输入里程、偏差可计算坐标并自动保存;②根据坐标反算出里程、偏离中线距离、偏离设计标高高差;③输入里程、偏差可自动放样任意设施点;线路加宽时可输入偏距进行改正;④断面测量机载自动分析后,现场激光自动指向超欠挖处等功能。
TS02/06/09 TPS400
TPS800
徕卡TS/TPS400/TPS800
隧道断面测量系统
徕卡TPS1200
断面监测机载与后处理系统
系统
指标
所有徕卡全站仪。软件直接装载于全站仪
全站仪、PDA手簿、电缆线
完全解决各种弯曲线型、轮廓形状及掌子面凸凹不平的影响,准确地在掌子面上放出开挖轮廓线。
只能放所测里程的掌子面,无法解决掌子面凸凹不平的影响,放样出来的开挖轮廓线不准确。
高。徕卡全站仪测距速度。
低,因为PDA刷新速度慢。
高。象徕卡全站仪般稳定、象极坐标放样般简单。集优质全站仪及断面仪之功能
低。操作复杂不说,故障率极高,且经常返测。
高。软件是根据全站仪系统开发,全部集成于全站仪内。
低。常规全站仪、PDA手簿装载隧道软件,再通过电缆线与全站仪相通。
高。徕卡全站仪操作稳定。
低。电缆线接头容易出问题,PDA易死机。
简便,只需要一个人操作全站仪,架设于隧道内任意位置即可完成工作,与放样操作一样简便。
复杂。需一边操作手簿一边操作全站仪,尤其手动时还需2个人操作,效率低下。
高。进入隧道测量软件自动转为激光免棱镜测量,全站仪定位后马上测量。
低。全站仪定位后还要进入PDA手簿多层菜单。测断面时一旦有一点不能测,PDA会死机,测量必须回到起点重新进行测量。
高。徕卡全站仪稳定。
低。因为数据必须通过电缆线传输,数据易于丢失,且PDA手簿容易死机。
无
必须
8小时,全站仪使用时间
3小时左右,因为PDA手薄只能使用3小时。
-20°C ~ + 50°C
0°C ~ + 40°C
高、全站仪等级
低。PDA手簿防水及防尘效果差。
软硬件皆为徕卡开发,升级及服务方便。
产品及服务服务涉及四方:全站仪、软件开发商、电缆线及PDA手簿。有质量问题牵涉四方,售后相对麻烦。
徕卡隧道机载测量软件功能实用、操作简便、稳定性好、效率高。因为机载软件是内置的,所以其软件操作稳定性完全是徕卡全站仪的性能,操作如极坐标放样般简单。一经培训,永无任何后顾之忧。
PDA(掌上电脑)纯属商务设备,仅适合在办公室使用,对野外恶劣的环境适应性差,经常会出现刷新速度慢、易死机、而且操作麻烦、PDA及电缆线易出现质量问题,使用浪费人力。一经使用,麻烦将会随时伴随。
答:测距时,当望远镜的十字丝瞄准棱镜的标志后仪器就会的光电信号返回,但此时信号不一定达到最大值,我们就要返复仔细调节水平垂直微动螺旋,使返回信号达到最大值,只有在这时,测距头才正确瞄准了棱镱中心,在按测距健,测得的结果才准确.如果不进行精确对准,一有返回信号,不管信号是否达到最大就测距,.测出来的距离误差就大,特别是在短距离作业时更是如此。
答:全站仪(测距仪)传统上采用的是红外光进行相位法测距,这种测量方式必须要求在待测点处设置带全反射功能的棱镜,这样仪器才能获得足够的反射信号进行计算,得出距离。无棱镜测距采用的测距信号是激光测量较近的目标时,无需在目标点设置全反射的棱镜,经过物体的漫反射回全站仪的信号,已经足够强到仪器可以识别,并通过计算得出所测目标点的距离。
