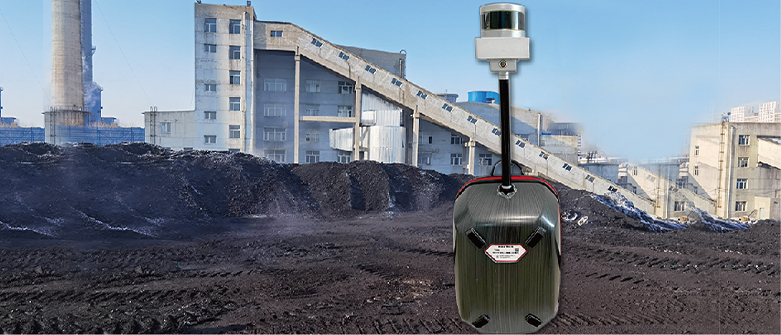

产品名: M30手持背包式激光扫描仪
型 号: M30
品 牌:
报 价:

产品介绍
1)采用同步定位与构图方式测量,使用简单,十分钟上手,绕煤堆行走几分钟即可成图;
2)该设备主体重量小于1.6kg,每秒钟可扫描30万点,高反射物体扫描半径100米以上,测量精度高于3厘米,体积误差优于千分之五;

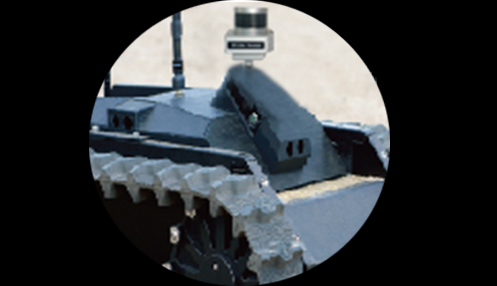

3)可改装为手持、车载、船载或无人机载,若悬挂于轨道小车上,5分钟扫完200米长的料堆,煤棚施工前、中、后阶段均可用;
4)测量数据图形可在平板电脑上查看,可在电脑端进行自动降噪处理,一键出报表;
5)无需GPS信号,无需提前布设控制点,走一圈回到起点即可完成测量;
6)可升级为精密扫描模式,固定安装于棚顶,实现2秒高精度扫描,可进行筒仓、油罐、船舱、煤棚等封闭空间扫描;

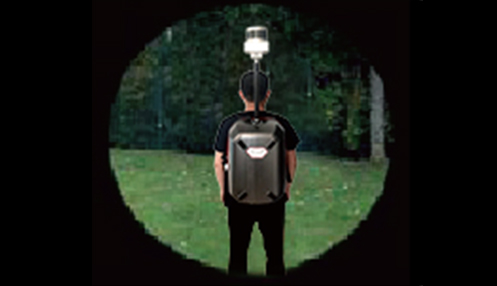

7)可选用标靶球对数据进行坐标系转换,可选配背包支架以释放双手,行走更安全,可选配稳像平台,以减少扫描仪受到的震动影响;
技术参数

产品参数

测 程

>100m

采点速率

30万点/秒

行进速度

小于2米每秒

垂直范围

>30度

水平范围

360°全方位无盲区

扫描精度 高于3cm
工作温度 -30至+60
工作湿度 95%,无冷凝
扫描频率 5-20Hz
IP等级 IP67防水防尘
仪器重量 1.6kg
机身尺寸 120×150×260mm
激光等级 1级人眼安全激光
激光波长 905
电池类型 12V,6200mAh可充电锂电池
通讯接口 LEMO插头

工作时间

可连续工作4小时

主控参数

内存容量

8G+256G

数据接口 USB+网口

屏幕尺寸

10寸

软件功能

数据处理

数据实时接收

噪点清除

自动降噪

报表方式 任意堆体地形均可一键出报表
坐标转换 利用3点进行坐标转换
数据格式 可导出ASC等多种通用数据格式
点云显示 二维及三维彩色图形显示





效果图展示

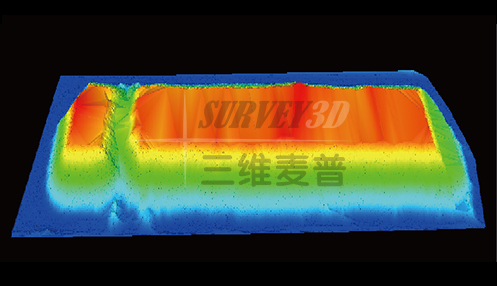

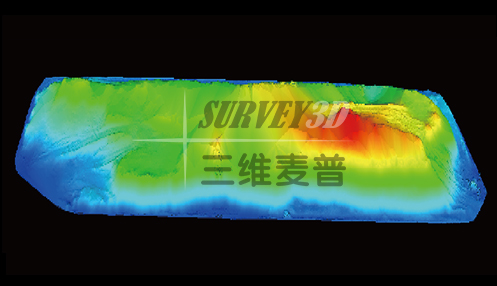

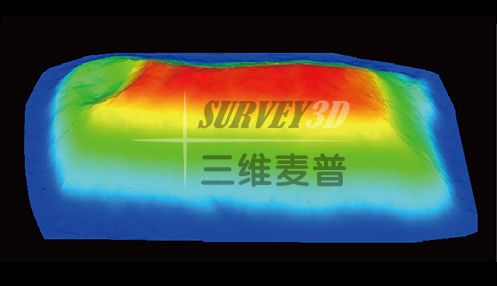

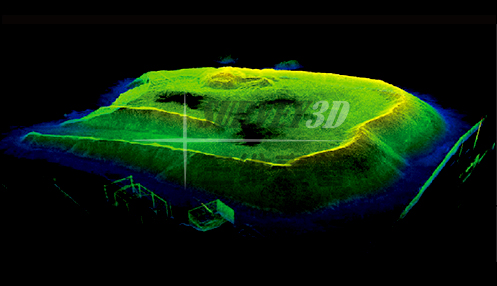

彩色渲染图如下:

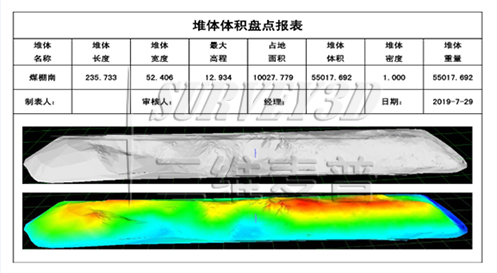

一键出报表如下:


应用领域



在电厂盘煤、地下空间、林业行业、建筑测量、古建筑测量等各种复杂和恶劣环境下正常工作,可手持扫描,可被快速部署的多

种复杂环境下进行工作,且具有360°的扫描视野,扫描更快,更精确,获取的点云数据质量更高。

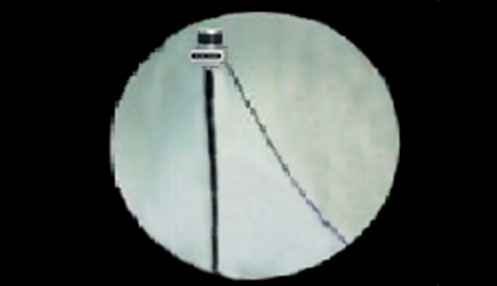

矿用防爆本安型三维激光扫描

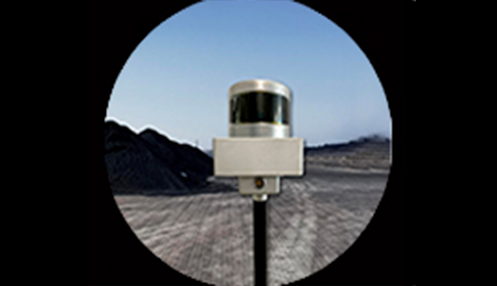

电厂等堆体体积量算和变化分析


建筑物三维扫描及土方测量


煤场厂数字化和三维建模
