| 产品名： |

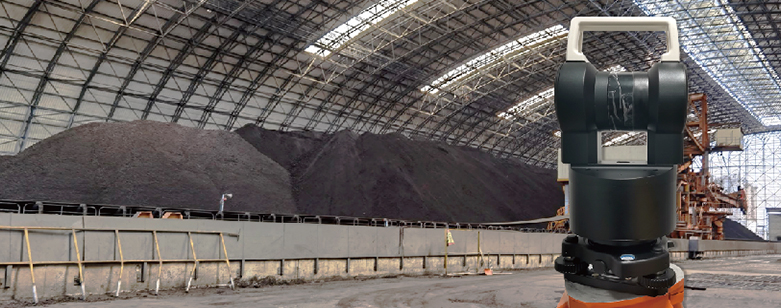

A30本质安全防爆型全自动盘煤仪 |
| 型 号： |
A30 |
| 品 牌： |
|
| 报 价： |
|
|
|
|
| |
| 产品介绍 |
1）可倒挂于筒仓内顶，测仓内物料体积，每秒可扫描2万点；
2）体积精度高，体积误差控制在千分之五以内；
3）通过线缆远程控制该扫描仪进行扫描，并实时获得仓内图形数据，可用笔记本电脑或台式电脑控制仪器旋转并记录扫描数据；
4）中文软件界面，操作简单，现场仅需一键即可进行料堆扫描；
5）可自动降噪滤波，可自动生成用户所需格式的盘煤报表；
6）仪器轻巧，防水防尘抗震，激光对灰尘穿透能力较强；
7）数据格式丰富，点云可导出用户需要的任意格式格式（ASC）；
8）可集成在SW31便携式盘煤仪上，实现便携式全自动盘煤；
9）可升级为手持式盘煤仪，围绕料堆走一圈即可成图；
10）可悬挂于导轨上，进行料仓扫描. |
| 技术参数 |
扫描参数 |
水平扫描范围 |
0-360° |
垂直扫描范围 |
0-360° |
扫描精度 |
2cm |
垂直角精度 |
0.08° |
水平角精度 |
0.0005 |
采点速度 |
2万点/秒 |
| 非合作目标测程 |
体积误差 |
＜0.5% |
测程 |
30米 |
| 激光类型 |
测距激光波长 |
905 |
测距激光类型 |
1级人眼安全激光（最安全等级） |
| 数据存储 |
| 数据格式 |
ASC |
| 通讯接头 |
| 通讯接头 |
自锁式圆柱形连接器 |
| 物理指标 |
| 整机重量 |
3.5kg |
| 体积 |
145×145×308mm |
| 防水等级 |
IP67 |
|
|
|
| 测量方式 |
本扫描仪采用业内高频高精度扫描传感器，可进行水平360度全视野高精度扫描，每秒扫描2万点（高于德国sick同类产品的扫描频率
5400点），水平角精度高达2″，测程远达30米，点位精度小于3厘米；本品重量轻，带云台的整机重量小于4公斤，扫描一遍只需要2-4分钟。 |
本品适合在煤棚或料仓顶部悬挂安装，用户使用电脑软件通过数据电缆远程控制扫描仪，一键控制获取全场料堆表面三维坐标；本品适
合单台或多台棚顶安装组合悬挂测量。
|

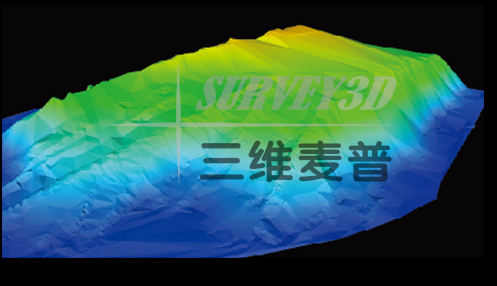

| 彩色渲染图如下：
|
|
|
|
|
|
|

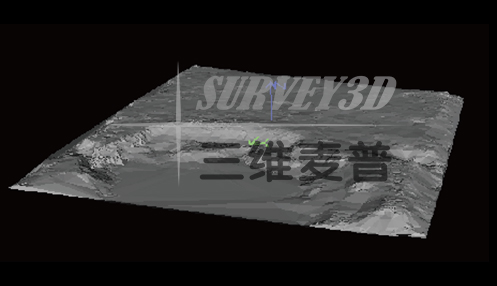

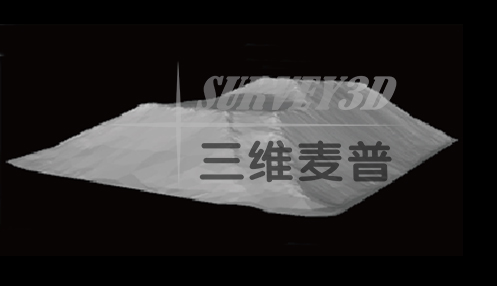

| 黑白渲染图如下：
|
|
| |
|
| |
| 一键出报表如下： |
|
| 应用领域 |
在电厂、钢厂、煤矿领域，经常有一些棚内的盘料需求，由于体积很大，形状又不规则，测量很困难。
此款三维激光扫描仪就很好的解决了这一难题。该扫描仪测程最远达30米。它具有水平360度旋转马达驱动，由于采用了摩擦制动技术和高精度角度编码器，所以该设备即可手动又可自动旋转扫描。扫描速度快，只需几分钟即可扫描一遍。由于该盘煤系统盘煤的实时性好，可大幅提高电厂的自动化管理水平，节约人力，创造效益。
本产品不仅可以实现单台仪器的煤场扫描，甚至还可通过局域网或者无线网络将多台激光扫描机进行联网，通过控制中心软件自动设置扫描的频率，无需人工干预。扫描结束后计算机对三维激光扫描仪所获得的数据进行合成处理，利用数字拟合技术建立煤场表面数字模型，按体积积分原理计算煤堆体积，并根据数字模型绘制煤场立体图形。计算出的体积数再乘以煤的比重即为煤场储煤量。
|
|

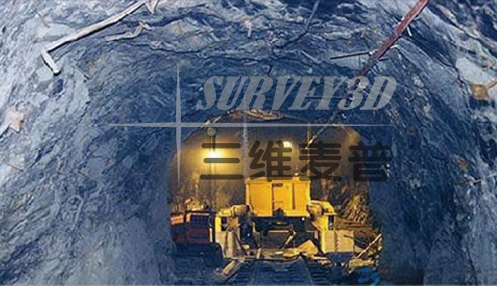

| 矿用防爆本安型三维激光扫描 |
|

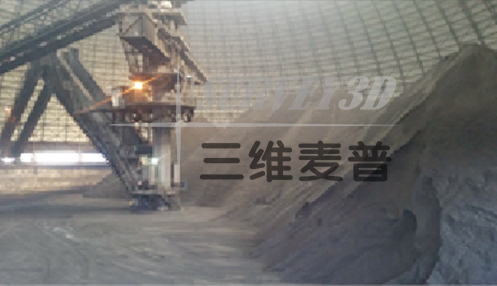

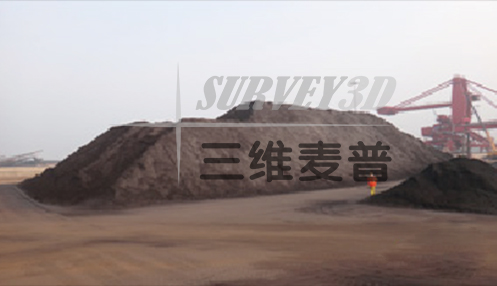

| 电厂等堆体体积量算和变化分析 |
|

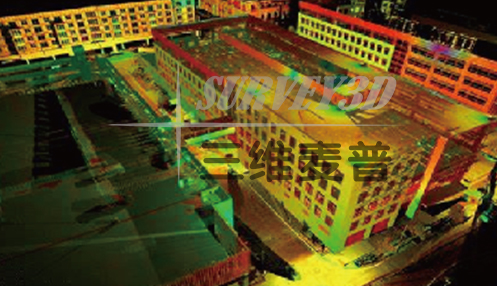

| 建筑物三维扫描及土方测量 |
|
| 煤场厂数字化和三维建模 |
| |
| |
| |
