产品名: 筒仓三维激光扫描料位计
型 号: C60
品 牌: 三维麦普
报 价: 快扫式筒仓三维激光扫描料位计
产品介绍
1)可倒挂于筒仓内顶,测仓内物料体积,每秒可扫描2万点;
2)扫描速度快,体积精度高,体积误差控制在千分之五以内;
3)通过线缆远程控制该扫描仪进行扫描,并实时获得仓内图形数据,可用笔记本电脑或台式电脑控制仪器旋转并记录扫描数据;
4)中文软件界面,操作简单,现场仅需一键即可进行料堆扫描;
5)可自动降噪滤波,可自动生成用户所需格式的盘煤报表;
6)仪器轻巧,防水防尘抗震,激光对灰尘穿透能力较强;
7)数据格式丰富,点云可导出用户需要的任意格式格式(ASC);
8)仪器轻巧,整机重量仅有4公斤;
9)内置高精度倾角补偿器,安装时无需整平;
10)提供软件开发包,支持用户编程调用 .
技术参数

扫描参数

水平扫描范围

0-360°

垂直扫描范围

0-360°

扫描精度

2cm

垂直角精度

0.09°

水平角精度

0.09°

采点速度

2万点/秒

非合作目标测程

体积误差

<0.5%

测程

60米

激光类型

测距激光波长

905

测距激光类型

1级人眼安全激光

数据存储
数据格式 ASC
通讯接头
通讯接头 自锁式圆柱形连接器
物理指标
整机重量 2.2kg
体积 137.4×102.2×280.3mm
防水等级 IP67





测量方式

本扫描仪采用业内高频高精度扫描传感器,可进行水平360度全视野高精度扫描,每秒扫描2万点,水平角精度达0.09°,测程远达60米,点位精度小于2厘米;重量轻,带云台的整机重量小于3公斤,扫描一遍只需要2-4分钟;

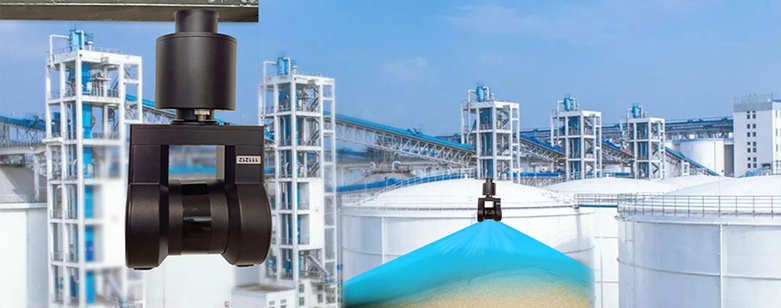

本品适合在煤棚或料仓顶部悬挂安装,用户使用电脑软件通过数据电缆远程控制扫描仪,一键控制获取全场料堆表面三维坐标;本品适
合单台或多台棚顶安装组合悬挂测量。

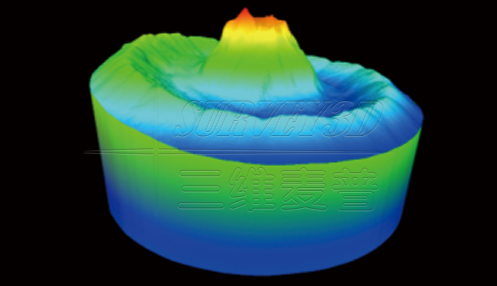

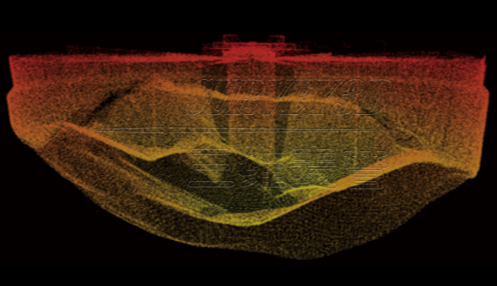

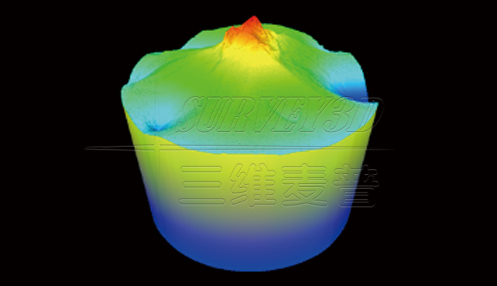

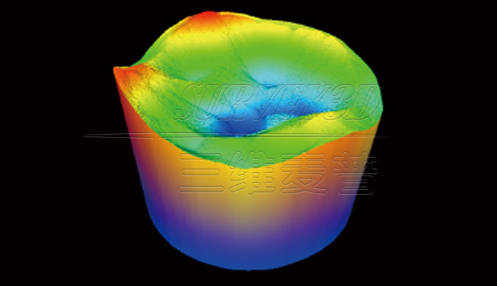

渲染图如下:

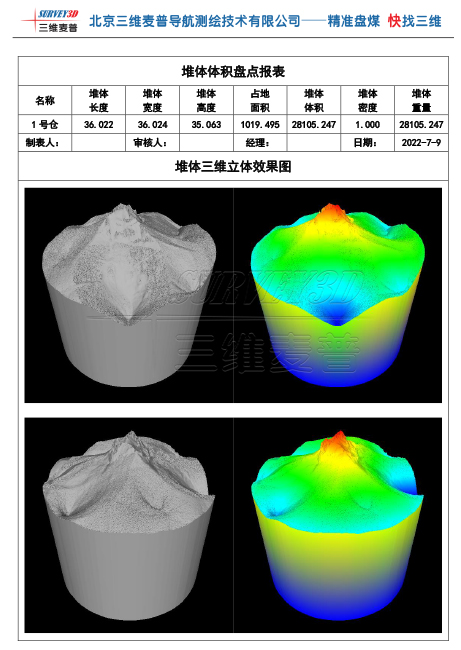

一键出报表如下:


应用领域

在电厂、钢厂、煤矿领域,经常有一些筒仓、料坑或者棚内的盘料需求,由于体积很大,形状又不规则,测量很困难。此款三维激光扫描仪就很好的解决了这一难题。

该扫描由于采用了摩擦制动技术和高精度角度编码器,所以该设备即可手动又可自动旋转扫描。扫描速度快,只需几分钟即可扫描一遍。由于该盘煤系统盘煤的实时性好,可大幅提高电厂的自动化管理水平,节约人力,创造效益。

该扫描还可通过局域网或者无线网络将多台激光扫描机进行联网,通过控制中心软件自动设置扫描的频率,无需人工干预。扫描结束后计算机对三维激光扫描仪所获得的数据进行合成处理,利用数字拟合技术建立煤场表面数字模型,按体积积分原理计算煤堆体积,并根据数字模型绘制煤场立体图形。计算出的体积数再乘以煤的比重即为煤场储煤量。

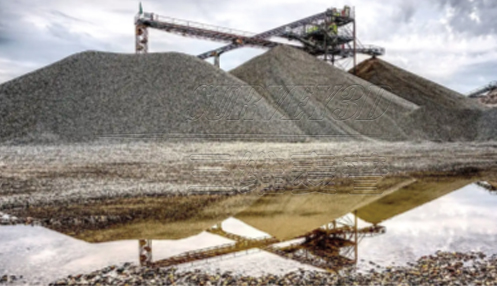

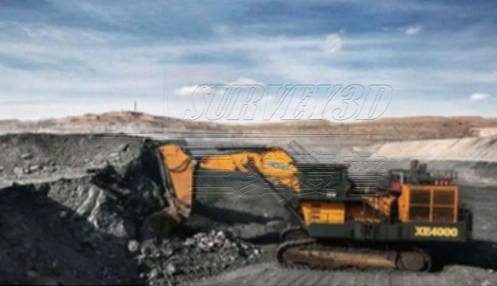

矿用三维激光扫描


电厂等堆体体积量算和变化分析

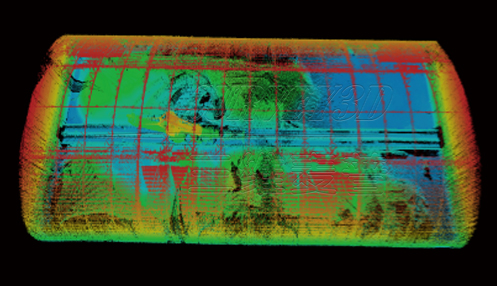

建筑物三维扫描及土方测量

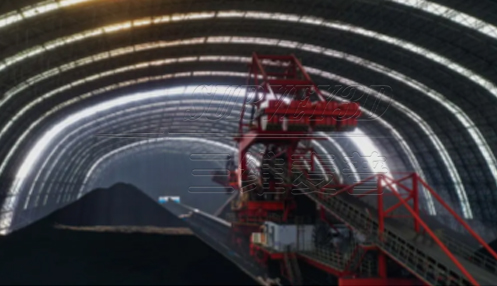

煤场厂数字化和三维建模
